Домашняя медиазона в квартире: акустика бетонной комнаты, RT60 и что реально поглощает звук

Пустая комната 4,2 × 3,2 м с оштукатуренными бетонными стенами держит звук около 1,1 секунды на частоте 500 Гц: столько нужно голосу, чтобы затухнуть на 60 дБ после выключения источника. Для записи это много. Европейский вещательный стандарт держит комнаты прослушивания в коридоре от 0,2 до 0,4 секунды, а разница между 1,1 и 0,4 набирается ковром, шторами и четырьмя панелями на потолке, и считать её удобнее с теми, кто делает дизайн интерьера в Астане. Проект «Звезда на карантине», запущенный АО «Казахтелеком» и Министерством культуры и спорта РК ради ежедневных эфиров в 21:00, показал задачу на живом материале: артисты пели из собственных комнат, и комната в трансляции слышна не меньше микрофона.

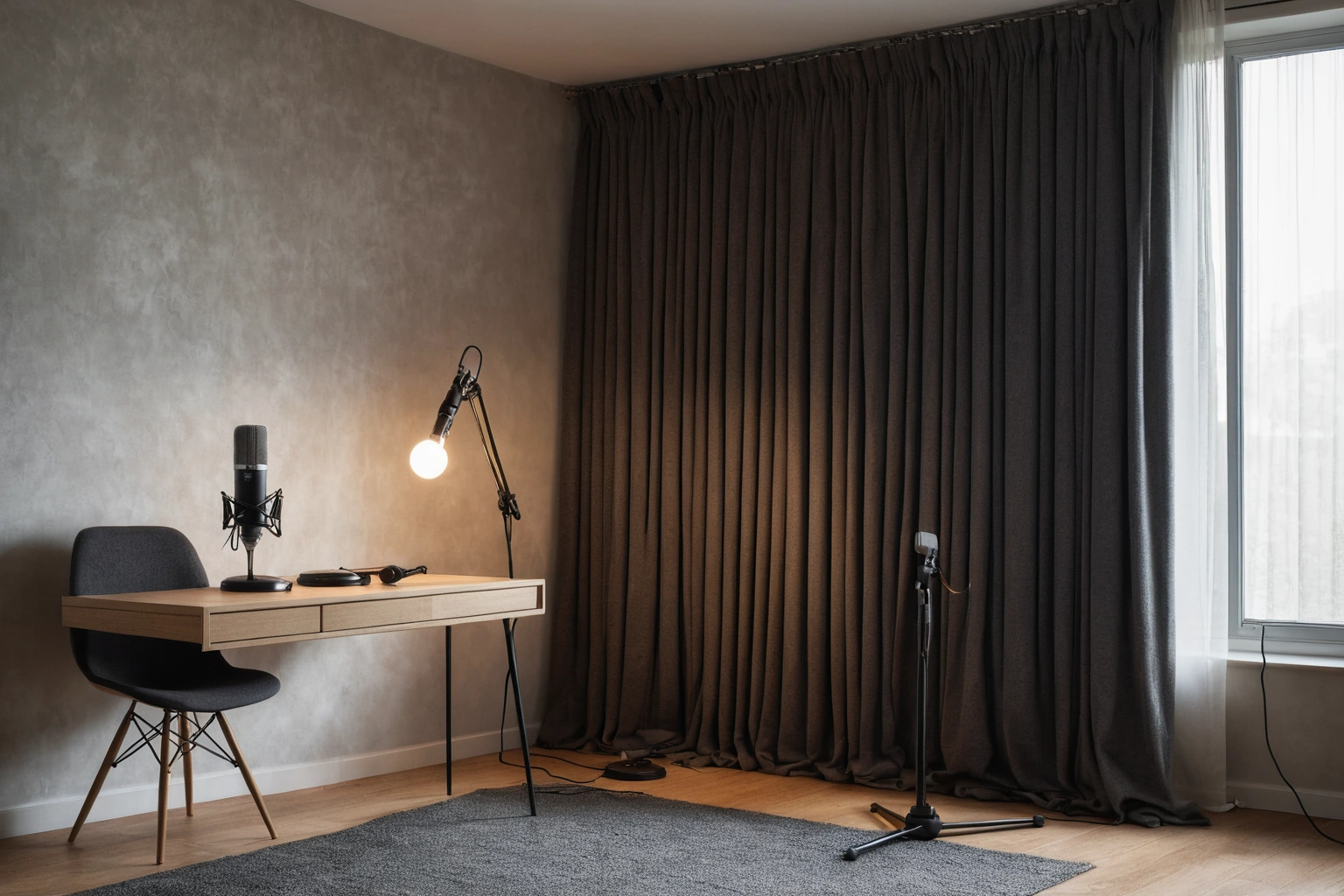

Угол жилой комнаты, оборудованный под запись: микрофон на стойке, поп-фильтр, наушники на столе — Рабочий угол на 2 м² решает меньше, чем шесть квадратных метров плотной ткани на противоположной стене.

Почему в пустой бетонной комнате голос звенит

Звон в пустой комнате берётся из двух причин сразу: почти вся падающая энергия возвращается от поверхностей обратно, и возвращается она много раз подряд. Штукатурка по бетону поглощает 0,08 падающей энергии на частоте 500 Гц, то есть 92% уходит назад в комнату. После двадцати таких отражений в комнате остаётся 19% энергии, спад всего на 7 дБ.

Коэффициент поглощения показывает долю энергии, которую забирает поверхность, и меняется с частотой. Справочная таблица акустического поглощения даёт штукатурке по бетону 0,10 на 125 Гц, 0,08 на 500 Гц и 0,05 на 2 кГц, деревянному полу 0,10 на 500 Гц.

Отделка решает больше материала стены: неокрашенный бетонный блок получает 0,31 на 500 Гц, оштукатуренная бетонная поверхность 0,08. Черновой бетон звучит суше готового ремонта.

Вторая часть звона называется порхающим эхом и живёт между параллельными жёсткими плоскостями. Стены панельного дома параллельны по определению, потолок параллелен полу. EBU требует расставлять поглотители так, чтобы порхающее эхо не возникало.

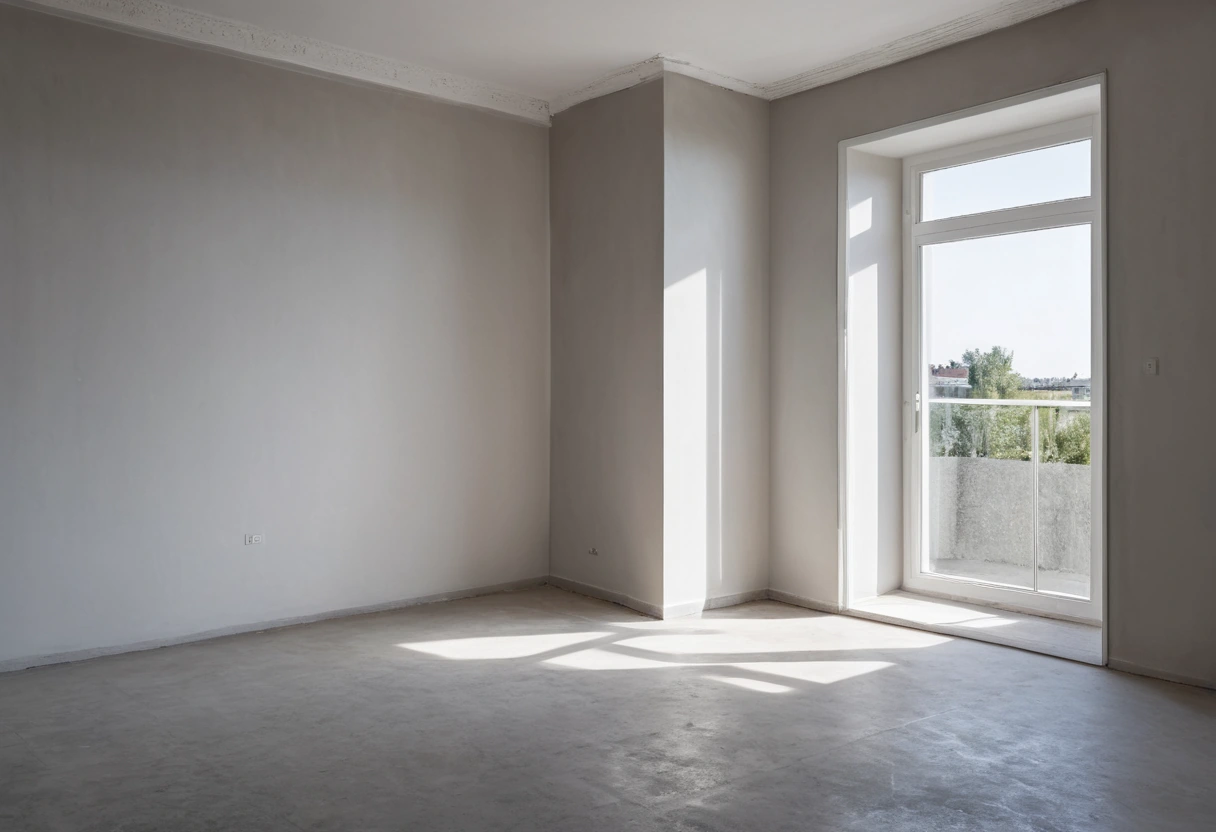

Пустая комната с оштукатуренными стенами, окном и голым полом без мебели — Пустая комната 13,4 м² даёт около 5,3 сэбина суммарного поглощения на 500 Гц.

Что такое RT60 и какое время реверберации нужно комнате для записи

RT60 означает время, за которое уровень звукового давления падает на 60 дБ после резкого выключения источника. На практике спад измеряют на участке от минус 5 до минус 25 дБ и продолжают прямую. Стандарт EBU Tech 3276 усредняет результат по третьоктавным полосам от 200 Гц до 4 кГц и называет это номинальным временем Tm.

Номинальное время реверберации Tm должно лежать в диапазоне от 0,2 до 0,4 с.

EBU Tech 3276, второе издание, май 1998, раздел «Reverberation field»

Тот же документ даёт ориентир по объёму: Tm = 0,25 × (V/V₀)^(1/3), где V означает объём комнаты, а V₀ равен 100 м³. Комната объёмом 35,6 м³ по формуле выходит на 0,18 с. Писали формулу для помещений от 30 м², так что комната на 13 м² лежит ниже границы стандарта. Практический ориентир для квартиры: 0,3–0,4 с на средних частотах.

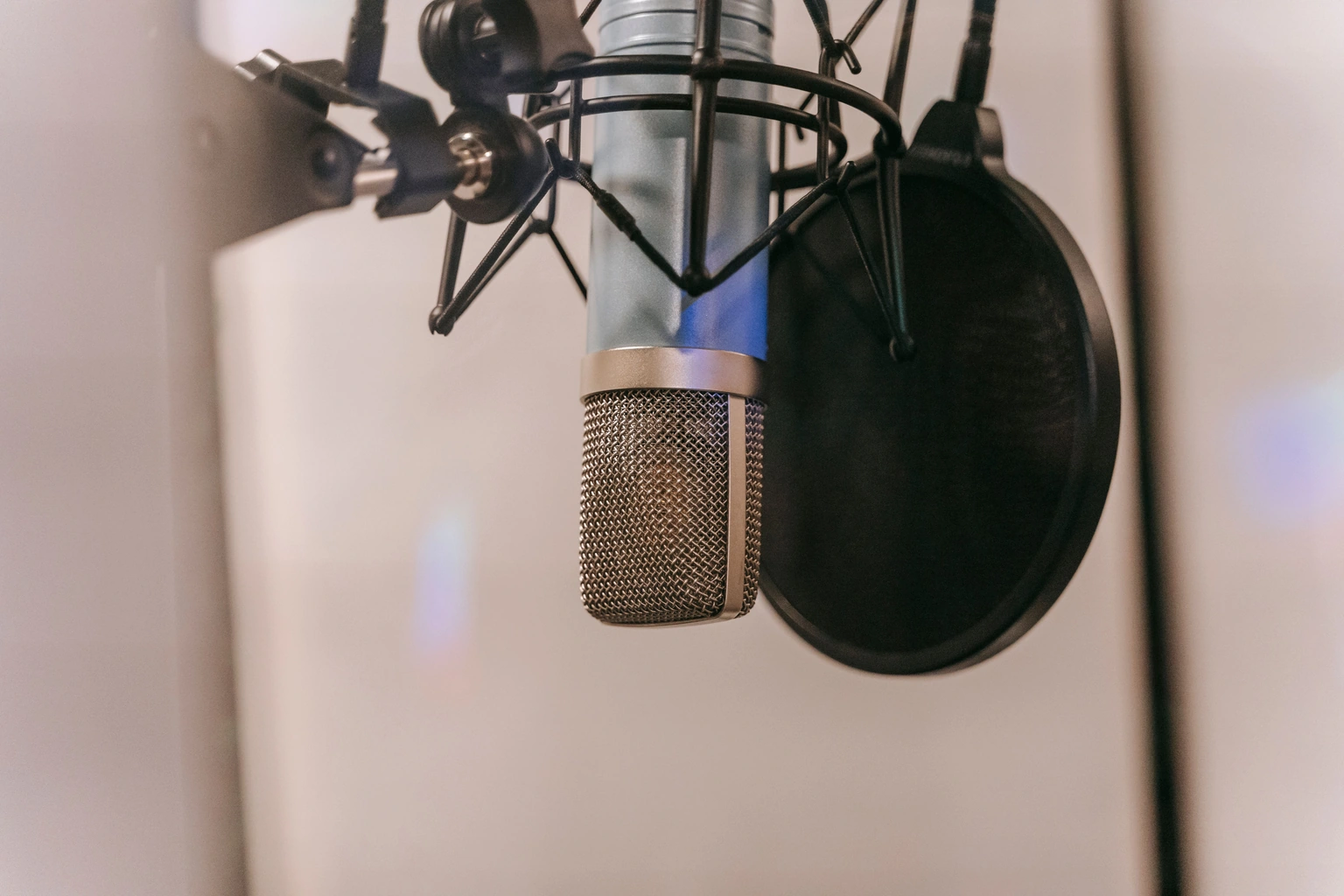

Конденсаторный микрофон на настольной стойке с поп-фильтром — Класс микрофона не меняет RT60 комнаты: время реверберации задают поверхности, а не капсюль.

Как посчитать время реверберации комнаты 4,2 × 3,2 метра по формуле Сэбина

Формула Сэбина связывает три величины: T = 0,161 × V / A, где V означает объём комнаты в кубометрах, A означает суммарное поглощение в сэбинах, а один сэбин равен квадратному метру поверхности с коэффициентом поглощения единица. Комната 4,2 × 3,2 × 2,65 м даёт объём 35,6 м³ и суммарную площадь поверхностей 66,1 м².

Пустая комната по формуле Сэбина считается так: 66,1 м² при коэффициенте 0,08 дают 5,29 сэбина, время реверберации на 500 Гц получается 1,08 с.

Бюджет поглощения комнаты 4,2 × 3,2 × 2,65 м, частота 500 Гц
Поверхность	Площадь, м²	Коэффициент на 500 Гц	Поглощение, сэбин
Стены без штор	33,22	0,08	2,66
Плотные шторы	6,00	0,55	3,30
Ковёр по бетону	8,00	0,60	4,80
Открытый пол	5,44	0,08	0,44
Панели на потолке	4,00	0,90	3,60
Потолок под штукатуркой	9,44	0,08	0,76
Итого	66,10	0,24	15,56

Коэффициенты взяты из справочных таблиц поглощения; арифметика по формуле Сэбина.

Итог расчёта: 0,161 × 35,6 / 15,56 даёт 0,37 с на 500 Гц против 1,08 с в пустой комнате. Ковёр 8 м² дал 4,80 сэбина, четыре панели класса A дали 3,60, шторы 6 м² дали 3,30: три предмета закрыли три четверти задачи.

Почему на 125 Гц та же комната звучит дольше

Те же материалы на 125 Гц работают хуже: ковёр падает с 0,60 до 0,08, плотные шторы с 0,55 до 0,15, панели с 0,90 до 0,80. Суммарное поглощение опускается до 9,55 сэбина, RT60 на 125 Гц вырастает до 0,60 с против 0,37 с на 500 Гц. Разрыв в 0,23 с слышен как гудение, и тонкий поглотитель его не закрывает: четверть длины волны на 125 Гц равна 69 см.

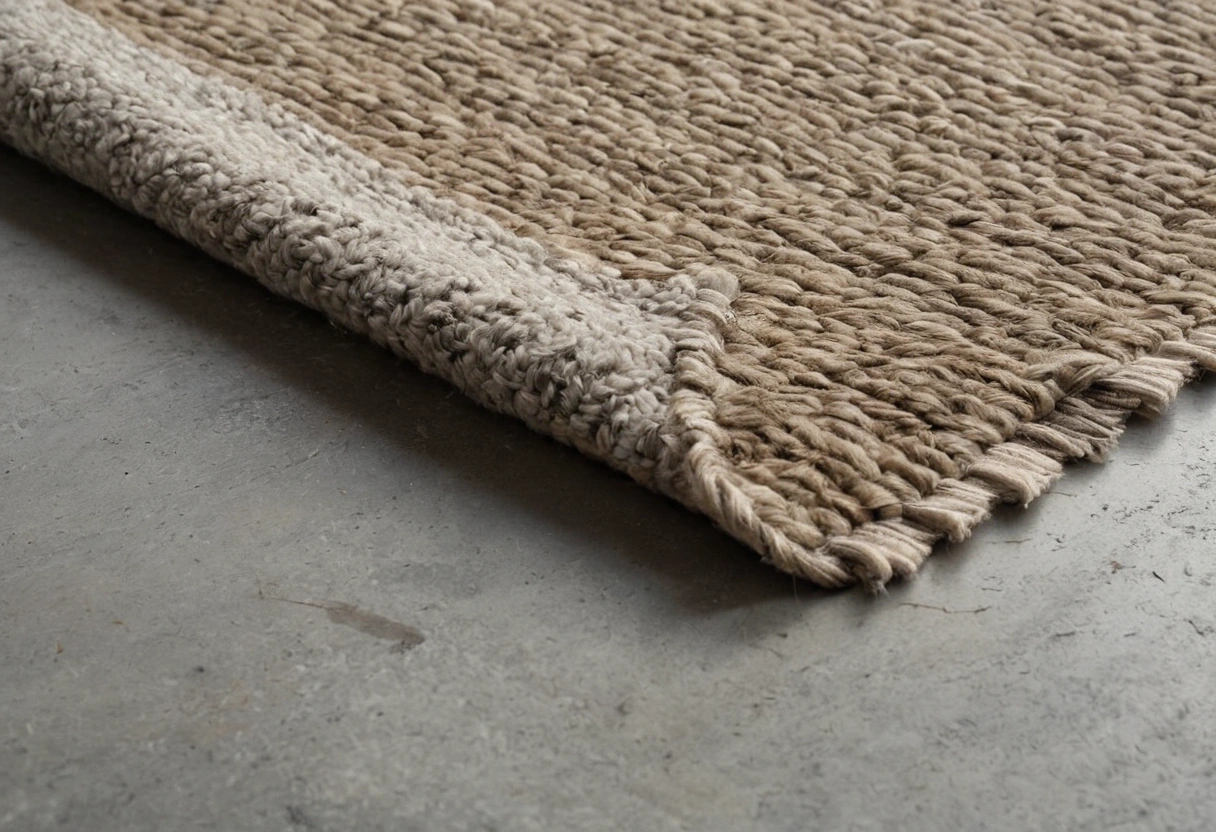

Плотный шерстяной ковёр на бетонном полу, край ворса крупным планом — Ковёр площадью 8 м² вносит 4,80 сэбина на 500 Гц и всего 0,64 сэбина на 125 Гц.

Что такое ранние отражения и как найти точки первого отражения

Ранними EBU Tech 3276 называет отражения, которые приходят в зону прослушивания в первые 15 мс после прямого звука, и требует, чтобы их уровень был минимум на 10 дБ ниже прямого во всей полосе от 1 до 8 кГц. При скорости звука 344 м/с 15 мс дают всего 5,16 м лишнего пути.

Пять метров лишнего пути в комнате 4,2 × 3,2 м набираются мгновенно: отражения от боковой стены, потолка и столешницы укладываются в первые 3 мс. Задержка 1 мс складывается с прямым звуком в гребенчатый фильтр с провалами через каждые 1000 Гц.

Точки первого отражения ищут зеркалом, и метод не требует приборов.

Встаньте в рабочую позицию, на высоте головы около 1,2 м от пола по методике EBU.
Попросите второго человека медленно вести зеркало по боковой стене на уровне рта.
Отметьте точки, где в зеркале виден микрофон: оттуда придёт отражение.
Повторите для потолка и для стены за спиной.
Закройте отмеченные пятна панелью, тканью или стеллажом, начиная с ближней плоскости.

Что реально поглощает звук в квартире: ковёр, шторы, стеллаж и мягкая мебель

Поглощают звук в квартире считаные поверхности, и делают это неравномерно по частоте. Плотные шторы дают коэффициент 0,55 на 500 Гц и только 0,15 на 125 Гц. Ковёр по бетону даёт 0,60 на 500 Гц и 0,08 на 125 Гц. Оконное стекло работает наоборот: 0,35 на 125 Гц и 0,04 на 4 кГц.

Плотные шторы. Таблица Middle Tennessee State University даёт тяжёлым портьерам 0,14 на 125 Гц, 0,55 на 500 Гц, 0,72 на 1 кГц и 0,65 на 4 кГц.
Ковёр по бетону. Коэффициент 0,60 на 500 Гц закрывает самую жёсткую пару «пол и потолок», а на 125 Гц ковёр прозрачен.
Оконное стекло. Стеклопакет забирает 0,35 на 125 Гц и почти ничего выше 2 кГц: окно работает слабым басовым поглотителем, а не источником звона.
Книжный стеллаж. Заполненный стеллаж работает рассеивателем: корешки стоят на разной глубине и дробят сильное отражение на слабые. Лабораторного коэффициента у конструкции нет, в расчёт по Сэбину стеллаж не вносят.
Мягкая мебель. Диван в тканевой обивке ведёт себя как портьера меньшей площади, но заводского измерения у модели нет: считают запасом, а не строкой сметы.

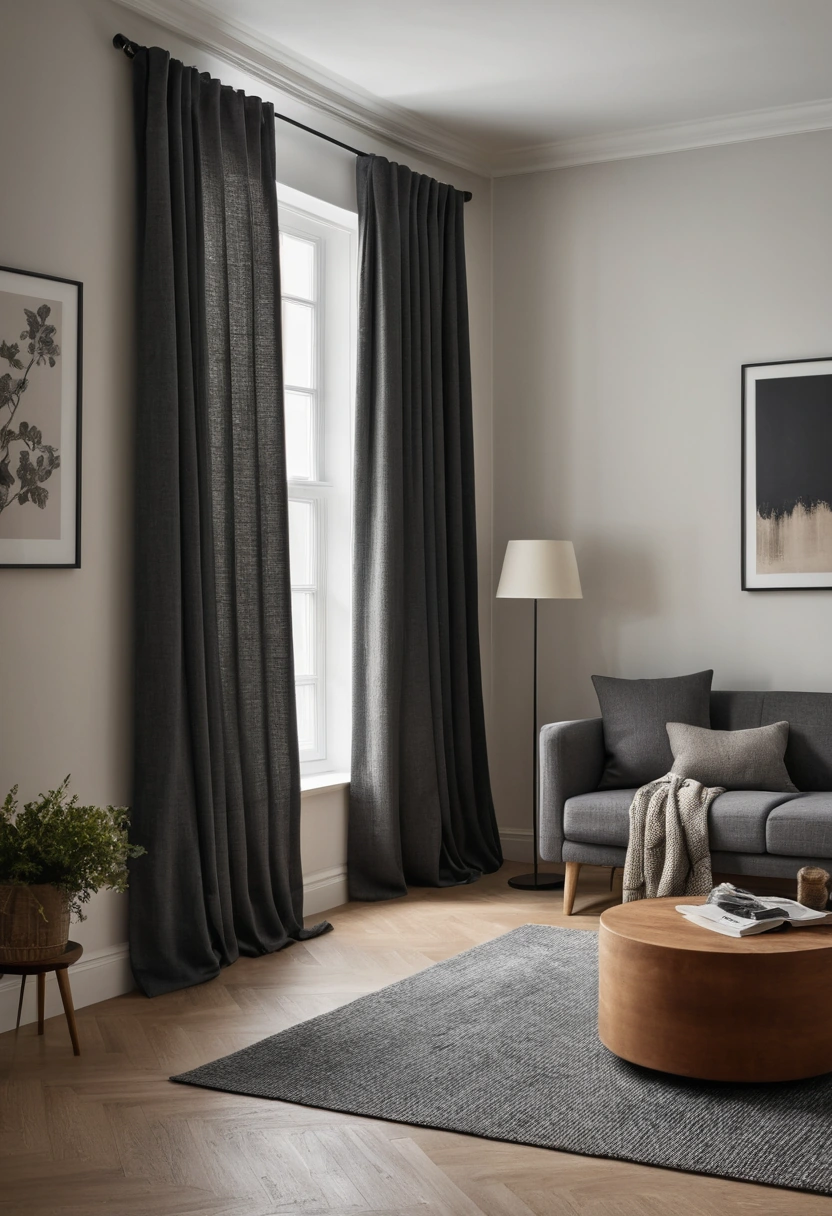

Плотная штора в глубоких складках перед окном, ткань от потолка до пола — Шесть квадратных метров плотной портьеры дают 3,30 сэбина на 500 Гц.

Заводские поглотители отличаются от бытовых предметов измеренной величиной. Стандарт EN ISO 11654 сводит частотную кривую к одному числу αw и раскладывает материалы по классам от A до E. Класс A получает материал с αw около 0,90: до такого уровня доходят панели из минеральной ваты, а не мебель. Классификацию разбирает лекция кафедры технической акустики Лундского университета.

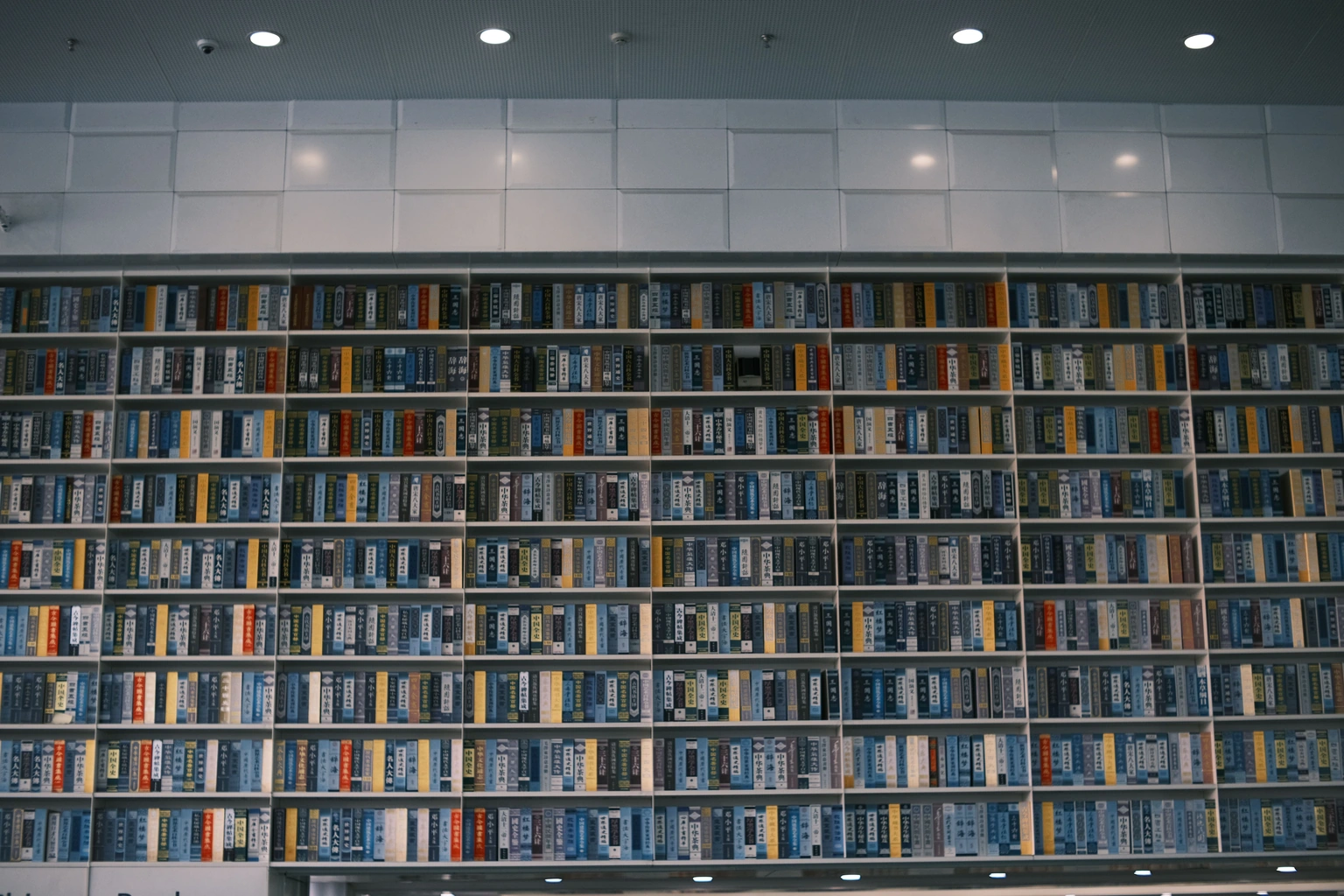

Стена, полностью занятая книжным стеллажом с плотно стоящими книгами — Стеллаж на стене за спиной заменяет плоское отражение набором слабых рассеянных.

Куда ставить микрофон в комнате 13 квадратных метров

Микрофон в комнате 13 м² ставят по одному правилу: сокращение расстояния до источника вдвое поднимает прямой звук на 6 дБ, а отражённое поле остаётся прежним. Ниже частоты Шрёдера, которая для объёма 35,6 м³ и времени 0,37 с равна примерно 204 Гц, комната ведёт себя как набор отдельных резонансов.

Осевые моды помещения считаются как скорость звука, делённая на две длины. В комнате 4,2 × 3,2 × 2,65 м продольная мода встаёт на 41 Гц, поперечная на 54 Гц, вертикальная на 65 Гц. Ниже 204 Гц резонансы слышны по отдельности, поэтому сдвиг микрофона на 40 см меняет низ сильнее обработки стен.

Направляйте микрофон в комнату, а не в угол: угол собирает три плоскости сразу.
Держите тыл микрофона к обработанной плоскости: кардиоида подавляет тыл, поэтому за спиной ставят стеллаж или панель.
Отходите от стены минимум на 1 м. EBU держит источники не ближе метра от стен, а слушателя не ближе 1,5 м от боковых и задней.
Сокращайте дистанцию до 20 см вместо 40 см в гулкой комнате: прямой звук поднимается на 6 дБ, а хвост нет.

Певица в наушниках поёт в микрофон на стойке в жилой комнате во время домашней трансляции — Домашний эфир снимает комнату вместе с голосом: тракт слышит обе составляющие одновременно.

Чем звукоизоляция отличается от акустической обработки

Акустическая обработка меняет поведение звука внутри комнаты и не меняет то, сколько его уходит к соседям. Звукоизоляция подчиняется закону массы: удвоение поверхностной массы однослойной перегородки прибавляет около 6 дБ, и столько же прибавляется на каждую октаву вверх по частоте. Ковёр и панель массы стене не добавляют.

Из закона массы следует неприятная арифметика: прибавка 6 дБ требует удвоения килограммов на квадратный метр, следующие 6 дБ требуют учетверения. Гипсокартон в один слой добавляет бетонной стене несколько процентов массы и меняет изоляцию в пределах погрешности. Работающая схема устроена иначе: две независимые обшивки, воздушный зазор, минеральная вата внутри.

Требования к фоновому шуму показывают тот же разрыв. EBU держит непрерывный фон в комнате прослушивания не выше кривой NR 10 и запрещает превышать NR 15, а NR 15 разрешает 19,4 дБ на 500 Гц и 15,0 дБ на 1 кГц. Жилая квартира в Астане таких чисел не даёт, и брошюры Acoustical Society of America по акустике учебных помещений адресуют задачу зданию целиком. Домашняя практика отвечает расписанием: пишут поздним вечером, когда лифт стоит и во дворе тихо. Слот в 21:00, на котором держался архив прошедших эфиров проекта, выбран по той же логике.

Что считают до того, как сверлить стены

Расстановку и обработку комнаты считают до сверления стен, потому что перевесить панель дешевле на бумаге, чем на дюбелях. Формула Сэбина принимает площадь и коэффициент, поэтому вариант с ковром 8 м² и вариант с четырьмя панелями по 1 м² сравниваются арифметически, до покупки материала и до первой дырки в бетоне.

Тот же принцип сравнения вариантов до реализации Antonovych вынесла в проектную практику. Внутренний конкурс AI-решений завершился пятичасовым марафоном, где 13 специалистов показали свои кейсы, а главный приз получила главный архитектор Оксана Евстратова: её решение переводит идею архитектора в точную визуальную форму, позволяет задавать размеры и параметры, сравнивать варианты и приносить заказчику готовый набор решений. Механика описана в материале о программе Design Intelligence. Для медиазоны порядок такой же: сначала таблица поглощения и три варианта расстановки на плане, потом перфоратор.

Тем, кто ведёт эфир на казахском, пригодится казахская версия того же архива с той же сеткой дат.

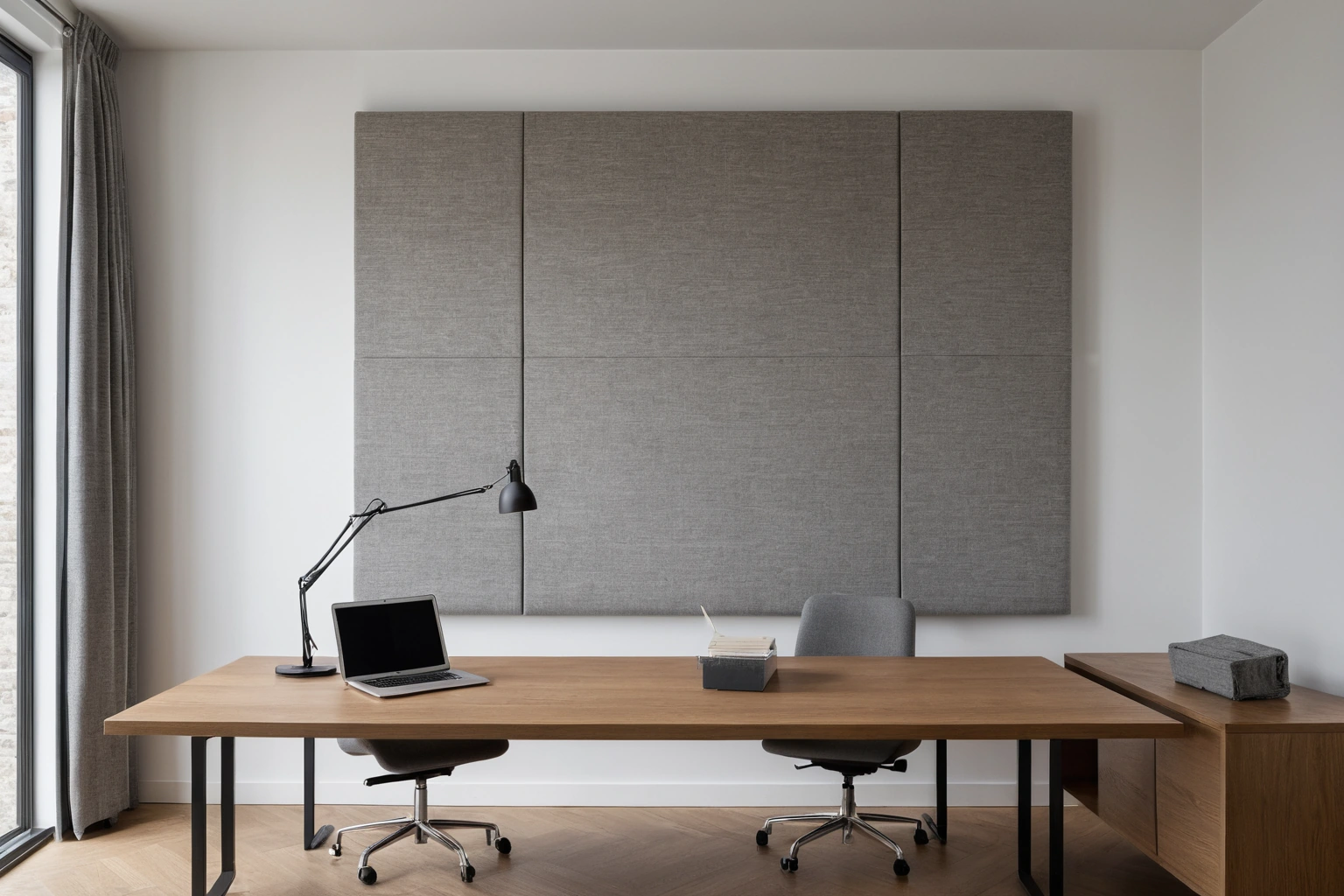

Прямоугольные акустические панели в тканевой обтяжке на стене над рабочим столом — Четыре панели по 1 м² класса A дают 3,60 сэбина на 500 Гц.

RT60: Время спада уровня звукового давления на 60 дБ; измеряется на участке от минус 5 до минус 25 дБ.
Сэбин: Единица поглощения: квадратный метр поверхности с коэффициентом поглощения единица.
Коэффициент поглощения: Доля энергии, которую забирает поверхность; указывается по октавам от 125 Гц до 4 кГц.
Ранние отражения: Отражения первых 15 мс после прямого звука; по EBU Tech 3276 их держат на 10 дБ ниже прямого в полосе 1–8 кГц.
Частота Шрёдера: Граница между отдельными резонансами и статистическим полем: 2000, умноженные на корень из отношения RT60 к объёму.
Закон массы: Удвоение поверхностной массы однослойной перегородки даёт около 6 дБ изоляции.
